Schrittmotor hat keine Kraft

[ManuelB]

Nabend,
hast Du eigendlich irgendwelche Wünsche bezüglich Stecker oder Schraubklemmen etc. ?

MfG
Manu

[Daaniel]

Hallo
Vom Pc zur Opto Platine sollte ein LPT stecker sein. Also den Eingang. Ansonsten ist mir alles egal. Am Ausgang zu den einzelnen Schrittmotorkarten vielleicht die Schraubklemmen die Strippentrolch auch auf seiner Schrittmotorkarte verwendet hatte.
Vielen Dank Gruß Daniel

[Daaniel]

Hallo.
Ich wollte nur mal fragen wie weit du mit der optokoppler schaltung bist?
Danke Gruß Daniel

[ManuelB]

Hallo,
ich hatte dir eine PN geschrieben wegen der Pinbelegung deiner verwendeten Software. Je nach Software kann es zu Unterschieden kommen. Wenn ich da nun den Schnittstellenstecker direkt draufplane wäre es schon gut wenn das übereinstimmt. Bis auf die Anbindung LPT Stecker ist sonst eigendlich alles fertig.

MfG
Manu

[Daaniel]

Hallo
[Motor X CLK]
3
[Motor X DIR]
2
[MotorStep X ]
0.2
[Motor Y CLK]
5
[Motor Y DIR]
4
[MotorStep Y ]
0.2
[Motor Z CLK]
7
[Motor Z DIR]
6
[MotorStep Z ]
0.2
Ich hoffe das die Belegung bei Nc frs genauso ist wie beim referenzprogramm. Denn bei NC frs finde ich nicht die Pinbelegung.
Danke Gruß Daniel

[ManuelB]

Hallo,
denn wahrscheinlich dieses Nc FRS http://home.arcor.de/thoradam1970/Programme.htm
Gut unten ist die Pinbelegung.

MfG
Manu

Ah ich vergaß, Du wolltes 7 haben, welcher ist den der 7te und wenn noch ein Wunsch frei der 8te?

[Daaniel]

Ja richtig Danke.
Gruß Daniel

[ManuelB]

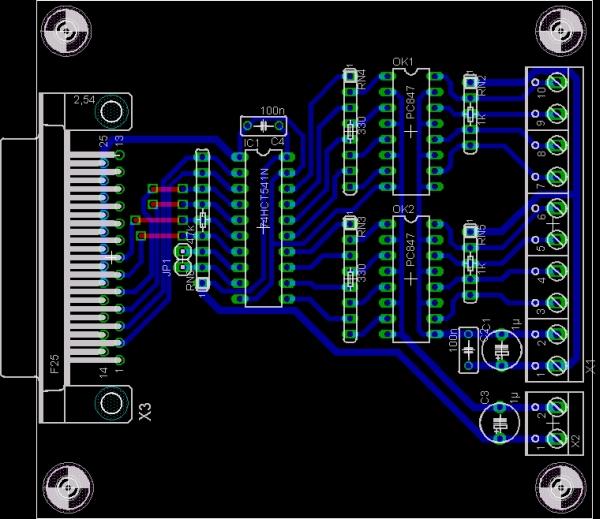

Soo,
prinzipiell sollte das so gehen. Ist aber recht großzügig auf der Platine
Bild hier
Ich werd mir das morgen noch mal genau durchschauen, dann schick ich dir das zu.

MfG
Manu

[Daaniel]

Ahhh das sieht ja super aus. Genau so habe ich mir das vorgestellt. Wenn du mir das schickst wäre es nicht schlecht wenn du eine kleine Erklärung bei schreibst. Z.b wofür der JP1 ist. Du sagtest es sind 8 Ausgänge die ich zur Verfügung habe. Aber es sind 12 Schraubklemmen. Wofür sind die ersten vier die jeweils mit 1,2 beschriftet sind.
Danke für deine Arbeit.
Gruß Daniel

[ManuelB]

Ich schreib dir das noch mit dabei was was ist.
Ansonsten JP1 sind die übergebliebenen 2 Eingänge von der LPT Seite aus. Nur das man noch eine Möglichkeit hat ev. mit Drähten gut draufzugehen. Die 12 Anschlüsse sind 8 Ausgänge und 2x 5V Eingang.
Nicht benötigte Klemmen kann man ja auch erstmal weglassen.
